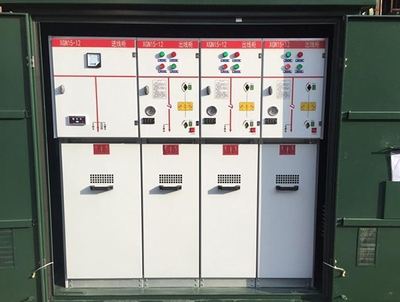

高低压配电柜是电力系统中实现电能分配、控制与保护的关键设备，其性能与可靠性直接取决于内部核心电器元件的质量与配置。作为专业的配电设备制造商，山东创新电气设备有限公司深谙此道。以下将详细介绍组成高低压配电柜的几个最常见且至关重要的电器元件。
1. 断路器
断路器是配电柜的“总开关”和核心保护元件。它能在电路发生过载、短路等故障时自动切断电流，保护后端线路和设备安全。根据电压等级和应用场景，主要分为空气断路器（ACB）、塑壳断路器（MCCB）和微型断路器（MCB）。高压柜中则常用真空断路器或SF6断路器，具备强大的灭弧能力和高开断容量。
2. 隔离开关与负荷开关
隔离开关：主要用于在检修时建立可靠的电气隔离断点，确保人身安全。它通常不具备灭弧能力，因此严禁带负荷操作。
负荷开关：介于隔离开关和断路器之间，能通断一定的负荷电流，通常与高压熔断器配合使用，在经济型配电方案中应用广泛。
3. 互感器（电流互感器CT与电压互感器PT）
这是配电柜的“感知器官”。
电流互感器（CT）：将一次侧的大电流按比例转换为二次侧的小电流（通常为5A或1A），供测量仪表、继电保护装置使用。
电压互感器（PT）：将高电压按比例转换为低电压（通常为100V），同样用于测量和保护回路。
山东创新电气设备在选型时，会严格考量其精度等级、变比和容量，确保测量准确和保护可靠。
4. 熔断器
一种结构简单、经济有效的过流保护元件。当电流超过规定值一定时间后，以其自身产生的热量使熔体熔化，从而分断电路。在高压系统中，常与负荷开关组合使用；在低压系统中，则多用于分支线路或末端设备的保护。
5. 避雷器与浪涌保护器（SPD）
它们是配电系统的“防雷卫士”。
- 避雷器（高压）：通常指金属氧化物避雷器（MOA），用于限制电力系统的大气过电压和操作过电压，保护电气设备绝缘。
- 浪涌保护器（低压SPD）：防御雷电感应和操作引起的瞬态过电压（浪涌），保护敏感的电子设备。
6. 电容器与电抗器（无功补偿柜核心）
在需要功率因数补偿的场合，低压配电柜中会配置电容器组来提供容性无功，提升电能效率。为抑制合闸涌流和高次谐波，通常会串联滤波电抗器，形成安全可靠的无功补偿方案。
7. 保护继电器与智能仪表
这是配电柜的“大脑”。现代配电柜已高度智能化。
- 保护继电器：监测电流、电压等参数，在故障时发出跳闸指令或报警信号。
- 智能电力仪表：集测量（电压、电流、功率、电能、谐波等）、显示、通讯于一体，是实现远程监控和能源管理的基础。
8. 母排与连接件
作为承载和分配电能的主干通道，铜排或铝排（母排）及其连接件的导电能力、机械强度和连接可靠性至关重要。其规格需根据额定电流和动热稳定电流精心选择与设计。
9. 柜体结构与辅助元件
包括壳体、母线室、断路器室、电缆室、仪表室等机械结构，以及指示灯、按钮、转换开关、端子排、二次线缆等辅助元件。它们共同构成了元件安装、操作、防护和布线的物理基础。
山东创新电气设备的实践与优势
在山东创新电气设备的设计与生产过程中，不仅仅是简单地将这些元件组装入柜。我们更注重：
- 科学选型与匹配：根据客户系统参数、负载特性及预算，选择最优品牌与型号组合，确保整体协调性。
- 严谨的布局与工艺：优化柜内结构布局，保证充足的安全距离（电气间隙与爬电距离），采用先进的母排加工与连接工艺，降低温升与损耗。
- 集成化与智能化：将先进的智能元件与通讯模块集成，为客户提供具备远程监控、故障诊断和能效管理功能的智能化配电解决方案。
****
一台优质的高低压配电柜，是这些核心电器元件在科学设计、精湛工艺与严谨质量管控下的有机整体。了解这些基本元件，有助于用户更好地选择和使用配电设备。山东创新电气设备有限公司始终致力于采用优质元件，结合成熟经验与创新技术，为客户打造安全、可靠、高效、智能的配电产品，为电力系统的稳定运行保驾护航。
