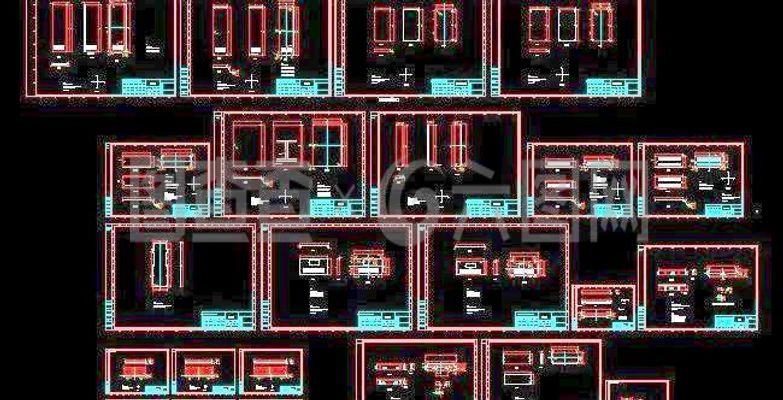

配电柜结构分解演示图详解

配电柜结构分解演示图详解

配电柜作为电力系统中分配、控制和保护电能的关键设备,其内部结构精密而复杂。通过结构分解演示图,我们可以清晰地了解其组成部分与工作原理。

一、 配电柜外部结构
1. 柜体框架:通常由高强度钢板折弯焊接而成,形成配电柜的主体支撑结构,具有足够的机械强度和防护等级(如IP防护等级)。
2. 柜门:分为前门、后门及侧板。前门通常装有观察窗、操作手柄、仪表和指示灯,便于操作与监控。柜门与框架间有可靠的联锁和接地装置。
3. 顶盖与底座:顶盖可配置通风窗或吊环,底座用于固定柜体并有时留有电缆进出线孔。

二、 配电柜内部功能单元分解
配电柜内部按功能自上而下或按区域划分,主要包含以下部分:

  1. 母线室(水平母线 & 垂直母线):位于柜体后上部或顶部,由铜排或铝排构成,负责电能的汇集与纵向/横向分配,是柜内主电流通道。
  2. 断路器室(开关设备室):核心功能区,通常位于柜体中部。安装有:
  • 主断路器(框架式断路器):作为总开关,提供过载、短路保护。
  • 分支断路器(塑壳断路器/微型断路器):分配给各个出线回路,提供分路保护。
  • 抽屉单元:在抽出式配电柜中,断路器、仪表等安装在抽屉上,便于维护和更换。
  1. 电缆室(出线室):位于柜体下部,是进线电缆和出线电缆的连接区域,装有电缆夹、接地排等。
  2. 二次设备室(仪表室):通常位于柜门前部上方。安装有:
  • 测量仪表:电压表、电流表、功率因数表等。
  • 保护与控制器件:继电保护装置、智能控制器、信号继电器、转换开关、按钮、指示灯等。
  • 端子排:连接柜内与外部控制信号线的接口。

三、 关键组件与附件
电流/电压互感器:用于测量和提供保护信号。
避雷器/浪涌保护器:防止过电压冲击。
无功补偿电容器(如存在):用于功率因数补偿。
照明与加热器:柜内辅助设备。
* 内部布线:二次控制线,通常走线槽,整齐规范。

四、 结构分解图的价值
一张清晰的配电柜结构分解演示图,具有以下重要价值:

  • 设计与规划:帮助工程师合理布局,确保电气间隙、爬电距离符合标准。
  • 安装与调试:指导施工人员正确组装和接线。
  • 操作与维护:便于运维人员理解设备布局,快速定位故障点,安全地进行倒闸操作和维护工作。
  • 培训与教学:是学习配电系统知识的直观教具。

****:配电柜结构分解演示图如同其“解剖图”,系统性地揭示了从外部防护壳体到内部核心电气元件的空间布局与功能关联。理解这张图,是安全、高效地管理电力分配单元的基础。在实际应用中,必须严格参照具体柜型的官方图纸和技术文件进行操作。
